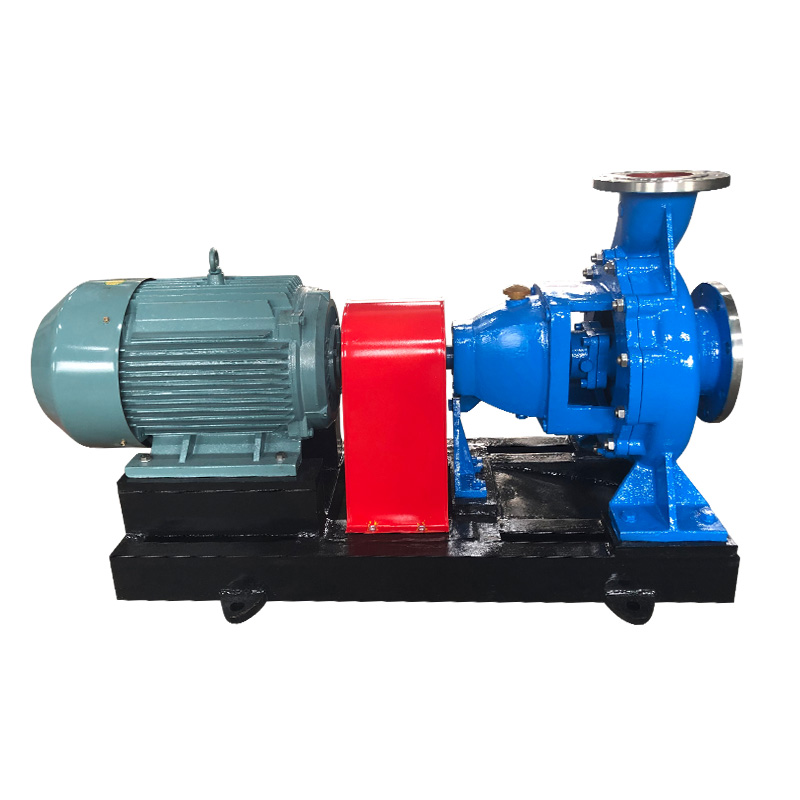

Spesifikasi Apa yang Mendefinisikan Pompa Proses Petrokimia yang Andal?

Memilih yang optimal Pompa Proses Petrokimia membutuhkan pemahaman mendalam tentang dinamika fluida, ilmu material, dan standar kepatuhan industri. Untuk tim pengadaan teknik dan operator pabrik, spesifikasi teknis menentukan keandalan operasional, interval pemeliharaan, dan total biaya siklus hidup dalam lingkungan pemrosesan bahan kimia yang menuntut. Panduan komprehensif ini membahas kriteria pemilihan penting, kerangka kepatuhan, dan teknologi pompa canggih yang disesuaikan untuk aplikasi industri.

Standar Industri dan Kerangka Kepatuhan

API 610 vs. Standar ANSI/ASME

Industri perminyakan dan kimia beroperasi berdasarkan standar peralatan yang ketat yang menjamin keamanan dan pertukaran. Memahami perbedaan antara kerangka kerja ini penting untuk pengembangan spesifikasi.

Spesifikasi pompa proses API 610 mengatur pompa sentrifugal tugas berat dalam aplikasi minyak bumi, petrokimia, dan gas alam. Standar ini menekankan konstruksi kokoh dengan persyaratan khusus untuk:

• Jenis pompa overhung (OH), antara bantalan (BB), dan pompa gantung vertikal (VS).
• Umur bearing minimum 25.000 jam (3 tahun) pada kondisi terukur
• Selongsong baja tuang atau paduan dengan nilai minimum 50 psi di atas tekanan kerja maksimum yang diijinkan
• Dimensi ruang segel poros mengakomodasi segel mekanis API 682

Spesifikasi ANSI/ASME B73.1 mengatasi pompa hisap ujung horizontal untuk aplikasi kimia, dengan fokus pada:

• Pertukaran dimensi antar produsen
• Desain tarik ke belakang memungkinkan pelepasan rotor tanpa mengganggu perpipaan
• Kemampuan penyesuaian segel eksternal
• Peringkat tekanan biasanya dibatasi hingga 24 bar (350 psi) dan 300°C (572°F)

Untuk fasilitas pemrosesan hidrokarbon di atas 150°C atau tekanan melebihi 20 bar, Spesifikasi pompa proses API 610 memberikan margin keselamatan dan integritas material yang diperlukan.

Pemilihan Bahan untuk Media Korosif

Lingkungan petrokimia menuntut pencocokan material yang tepat untuk mencegah kegagalan yang sangat besar. Spesifikasi paduan umum meliputi:

• Baja tahan karat 316L : Standar untuk lingkungan asam ringan dan klorida di bawah 50 ppm
• CD4MCu (ASTM A890 Kelas 1B) : Baja tahan karat dupleks yang menawarkan ketahanan lubang yang unggul (PREN > 33) untuk layanan air laut dan klorida
• Hastelloy C-276 : Paduan nikel-molibdenum untuk lingkungan oksidasi dan reduksi termasuk klorin basah dan asam sulfat
• Titanium Kelas 2 : Ketahanan korosi yang luar biasa di lingkungan klorida, dibatasi hingga maksimum 315°C
• baja tahan karat dupleks 2205/2507 : Alternatif hemat biaya untuk paduan super-austenitik dengan PREN 35-40

Pemilihan material harus mempertimbangkan kompatibilitas galvanik ketika logam yang berbeda bersentuhan dengan cairan proses secara bersamaan.

Konfigurasi Desain Pompa Sentrifugal

Pengaturan Overhung vs. Antar Bantalan

Itu pompa sentrifugal untuk pabrik kimia pemilihan pada dasarnya bergantung pada kebutuhan hidrolik dan aksesibilitas pemeliharaan.

Pompa gantung (OH). posisikan impeler pada ujung poros kantilever di luar bantalan:

• Konfigurasi satu tahap untuk ketinggian hingga 300 meter
• Jejak kompak mengurangi kebutuhan pondasi
• Desain tarik belakang memungkinkan pelepasan rotor tanpa mengganggu motor atau pipa
• Keterbatasan: Kendala defleksi poros pada kecepatan tertentu yang tinggi

Pompa antar bantalan (BB). menopang impeler di antara dua rumah bantalan:

• Konfigurasi satu tahap (BB1) atau multistage (BB3, BB4, BB5).
• Casing yang dibelah secara aksial memungkinkan inspeksi tanpa mengganggu pipa utama
• Kapasitas beban radial dan dorong yang lebih tinggi
• Diperlukan untuk arus yang melebihi 1.000 m³/jam atau tinggi aliran di atas 400 meter

Optimasi Kinerja Hidraulik

Pemilihan titik efisiensi terbaik (BEP) menentukan keandalan jangka panjang. Beroperasi melebihi 80-110% aliran BEP menciptakan:

• Beban dorong radial meningkatkan keausan bantalan
• Resirkulasi menyebabkan kavitasi impeler
• Lendutan poros melebihi toleransi runout permukaan segel

Perhitungan kecepatan spesifik (Ns) memandu pemilihan geometri impeler:

Ns = N × √Q / H^0,75

Dimana N = kecepatan putar (rpm), Q = laju aliran (m³/h), H = head per stage (m)

• Ns 500-1,500: Impeler radial untuk aplikasi head tinggi dan aliran rendah
• Ns 1,500-5,000: Impeler aliran campuran untuk aplikasi head sedang
• Ns 5.000-10.000: Impeler aliran aksial untuk layanan aliran tinggi dan head rendah

Teknologi Penyegelan dan Pengendalian Emisi

Konfigurasi Segel Mekanis

Peraturan lingkungan dan persyaratan keselamatan mendorong solusi penyegelan yang canggih Pompa Proses Petrokimia aplikasi.

Segel mekanis tunggal sesuaikan layanan yang tidak berbahaya dan tidak beracun dengan pengaturan perpipaan Rencana 11 (resirkulasi dari pelepasan pompa ke ruang segel) atau Rencana 13 (resirkulasi ke hisap pompa).

Segel ganda tanpa tekanan (Pengaturan 2) menyediakan penahan cadangan untuk cairan berbahaya menggunakan Plan 52 (reservoir eksternal dengan sirkulasi) atau Plan 53A (cairan penghalang bertekanan).

Segel bertekanan ganda (Pengaturan 3) menawarkan kemampuan nol emisi untuk senyawa organik yang mudah menguap (VOC) dan bahan kimia beracun, menggunakan Plan 53B (sistem cairan penghalang sirkulasi) atau Plan 53C (tekanan akumulator piston).

Teknologi Penggerak Magnetik

Pompa petrokimia penggerak magnetik konfigurasi menghilangkan segel mekanis seluruhnya melalui kopling magnetik sinkron:

• Cangkang penahan : Hastelloy C atau konstruksi titanium yang memisahkan cairan proses dari atmosfer
• Bahan magnetik : Samarium-cobalt (SmCo) untuk suhu hingga 350°C, neodymium-iron-boron (NdFeB) dibatasi hingga 150°C
• Kerugian Eddy saat ini : Cangkang penahan logam menghasilkan panas yang memerlukan sirkulasi; cangkang non-logam (keramik) menghilangkan kerugian tetapi membatasi peringkat tekanan
• Jalankan perlindungan kering : Diperlukan untuk mencegah kegagalan besar selama kavitasi atau operasi kering

Efisiensi transmisi daya berkisar 85-95%, dengan kerugian yang bermanifestasi sebagai pemanasan cangkang penahan yang memerlukan perhitungan kenaikan suhu 15-30°C.

Aplikasi Khusus dan Kondisi Ekstrim

Desain Proses Suhu Tinggi

Produsen pompa proses suhu tinggi kemampuan mengatasi tantangan ekspansi termal yang melebihi 400°C:

• Dukungan garis tengah : Mempertahankan keselarasan selama pertumbuhan termal, wajib di atas 175°C per API 610
• Sambungan pipa fleksibel : Mengakomodasi beban nosel tanpa menyalurkan gaya berlebihan ke selubung pompa
• Jaket pendingin : Pertahankan suhu rumah bantalan di bawah 80°C saat menangani cairan di atas 300°C
• Prosedur penyelarasan panas : Verifikasi penyelarasan kopling pada suhu pengoperasian setelah penyelarasan dingin awal

Iturmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Penanganan Kriogenik dan Multifase

Layanan gas alam cair (LNG) dan bahan kimia kriogenik memerlukan:

• Desain kap mesin yang diperluas : Mengisolasi cairan proses dingin dari bantalan dan segel suhu sekitar
• Verifikasi penggetasan material : Pengujian dampak Charpy pada suhu desain minimum
• Impeler penanganan gas : Desain induser khusus atau impeler terbuka yang mengatur 15-30% fraksi volume gas

Strategi Pemeliharaan dan Manajemen Komponen

Implementasi Pemeliharaan Prediktif

Teknologi pemantauan kondisi memperpanjang waktu rata-rata antar perbaikan (MTBR) untuk kondisi kritis Pompa Proses Petrokimia aset:

• Analisis getaran : Batas kecepatan ISO 10816 (4,5 mm/s untuk pompa besar, 7,1 mm/s untuk unit lebih kecil) mendeteksi degradasi bantalan dan ketidakseimbangan impeler
• Pemantauan tekanan/suhu ruang segel : Deteksi dini keausan permukaan segel atau penyumbatan saluran siram
• Analisis tanda tangan saat ini : Mengidentifikasi deviasi titik operasi pompa dari BEP melalui variasi beban motor
• Termografi inframerah : Menemukan lokasi bantalan yang terlalu panas dan kegagalan pelumasan

Inventarisasi dan Pertukaran Suku Cadang

Suku cadang perbaikan pompa kimia ANSI manfaat dari standardisasi dimensi yang memungkinkan pengadaan multi-sumber:

• Suku cadang penting : Poros, bantalan, segel mekanis, cincin keausan casing, impeler (masa tunggu 12-18 bulan untuk paduan khusus)
• Suku cadang yang direkomendasikan : Gasket, cincin-O, permukaan segel, elemen kopling
• Cadangan modal : Rakitan rotor lengkap, casing untuk layanan bernilai tinggi

Pompa API 610 memerlukan komponen khusus pabrikan karena rekayasa khusus, sehingga memerlukan hubungan pemasok jangka panjang dan perjanjian suku cadang yang komprehensif.

Evaluasi Pengadaan dan Vendor

Kriteria Evaluasi Penawaran Teknis

Penilaian pemasok yang komprehensif untuk pompa sentrifugal untuk pabrik kimia pengadaan meliputi:

• Verifikasi hidrolik : Pengujian kinerja yang disaksikan sesuai ISO 9906 Kelas 1 atau 2, termasuk verifikasi NPSH dan pengukuran getaran
• Sertifikasi bahan : Laporan pengujian pabrik (MTR) dengan komposisi kimia dan sifat mekanik, identifikasi material positif (PMI) untuk paduan kritis
• Manajemen mutu : Sertifikasi ISO 9001, kualifikasi pengelasan ASME Bagian IX, prosedur NDE (radiografi, ultrasonik, penetran pewarna)
• Dokumentasi : Lembar data API 610, kurva kinerja, gambar bagian, manual perawatan, daftar suku cadang

Analisis Biaya Siklus Hidup

Perhitungan total biaya kepemilikan memprioritaskan konsumsi dan pemeliharaan energi dibandingkan belanja modal awal:

LCC = C_awal C_energi C_pemeliharaan C_produksi_kerugian - C_residual

Biaya energi biasanya mewakili 75-85% dari total biaya siklus hidup pompa yang terus beroperasi. Jaminan efisiensi dengan ketentuan ganti rugi yang dilikuidasi (biasanya denda kekurangan efisiensi sebesar 0,5-1,0%) melindungi kepentingan pengadaan.

Profil Perusahaan: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Didirikan pada tahun 1987, Jiangsu Huanyu Chemical New Materials Co., Ltd. beroperasi sebagai produsen khusus di sektor pompa industri, mempekerjakan lebih dari 100 staf teknis dan produksi. Perusahaan ini mengintegrasikan kemampuan manufaktur mesin, pemrosesan termal, pengerjaan dingin, dan pengecoran investasi dalam kerangka produksi terpadu.

Itu product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, pompa petrokimia penggerak magnet unit, pompa self-priming, dan pompa pipa.

Ituse product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Terletak di Sungai Yangtze dan dekat dengan Jembatan Sungai Yangtze Jiangyin, fasilitas ini mempertahankan keunggulan logistik strategis untuk distribusi domestik dan internasional.

Pertanyaan yang Sering Diajukan (FAQ)

Apa yang membedakan API 610 dengan standar pompa ANSI dalam aplikasi petrokimia?

Spesifikasi pompa proses API 610 memerlukan konstruksi yang lebih berat, tingkat tekanan yang lebih tinggi (hingga 200 bar versus 24 bar), dan persyaratan material khusus untuk layanan kilang. API 610 memerlukan konstruksi minimum baja tuang, desain poros kaku dengan rasio L3/D4 di bawah 60, dan ruang segel berdimensi untuk segel mekanis API 682. Pompa ANSI menekankan pertukaran dimensi dan desain tarik ke belakang untuk layanan kimia umum pada tekanan lebih rendah. Untuk hidrokarbon di atas 150°C atau layanan beracun, kepatuhan API 610 biasanya bersifat wajib.

Kapan sebaiknya pompa penggerak magnet dibandingkan dengan pompa bersegel konvensional?

Pompa petrokimia penggerak magnetik pemilihan diindikasikan untuk persyaratan tanpa emisi, cairan beracun atau karsinogenik (benzena, hidrogen sulfida), cairan proses yang mahal dimana kebocoran menunjukkan kerugian ekonomi, atau layanan vakum di mana masuknya udara mencemari produk. Keterbatasannya mencakup efisiensi 85-95% (dibandingkan 95-98% untuk pompa konvensional), batasan suhu berdasarkan pemilihan material magnetik (150°C untuk NdFeB, 350°C untuk SmCo), dan mode kegagalan bencana jika dikeringkan. Biaya modal awal 30-50% lebih tinggi dibandingkan alternatif yang disegel, hal ini dibenarkan oleh tidak adanya pemeliharaan segel dan kepatuhan terhadap lingkungan.

Bagaimana cara memilih material untuk lingkungan petrokimia dengan kandungan klorida tinggi?

Pemilihan material memerlukan penghitungan Angka Ekuivalen Ketahanan Pitting (PREN = %Cr 3.3×%Mo 16×%N). Untuk konsentrasi klorida di bawah 1.000 ppm pada suhu di bawah 60°C, 316L (PREN ~24) sudah cukup. Klorida sedang (1.000-10.000 ppm) memerlukan 2205 dupleks (PREN 35) atau 904L super-austenitik (PREN 34). Lingkungan parah yang melebihi 10.000 ppm klorida atau suhu di atas 100°C memerlukan 2507 dupleks (PREN 40), Hastelloy C-276 (PREN 65), atau titanium. Produsen pompa proses suhu tinggi dokumentasi harus memverifikasi ketahanan terhadap goresan untuk komponen baja tahan karat dupleks dalam rakitan yang berputar.

Berapa interval perawatan yang diharapkan untuk pompa petrokimia yang ditentukan dengan benar?

Target waktu rata-rata antar perbaikan (MTBR) 48-60 bulan dapat dicapai dengan spesifikasi dan pengoperasian yang tepat. Faktor penting termasuk pengoperasian dalam 80-110% titik efisiensi terbaik, mempertahankan margin NPSH di atas 1,5 meter (atau NPSHA > 1,3×NPSHR), memantau kecepatan getaran sesuai ISO 10816, dan menerapkan sistem pendukung segel yang sesuai dengan API 682. Suku cadang perbaikan pompa kimia ANSI ketersediaan dan standardisasi mengurangi waktu perbaikan menjadi 8-24 jam dibandingkan 48-72 jam untuk unit API 610 kustom. Pemeliharaan prediktif menggunakan analisis getaran dan termografi mencegah kegagalan besar.

Bagaimana cara memverifikasi jaminan efisiensi pompa selama pengadaan?

Memerlukan pengujian kinerja yang disaksikan sesuai ISO 9906 Kelas 1 (presisi lebih tinggi) atau Kelas 2 (penerimaan standar) di fasilitas pabrikan. Pengujian harus mencakup seluruh rentang pengoperasian mulai dari penghentian hingga pengoperasian, memverifikasi head, aliran, daya, persyaratan NPSH, dan tingkat getaran. Toleransi yang dapat diterima per API 610 meliputi: head ±3% pada BEP, efisiensi 0% toleransi negatif (tidak ada pengurangan dari jaminan), dan NPSHR 0% (tidak ada kenaikan dari jaminan). Sertakan klausul ganti rugi yang dilikuidasi yang menetapkan 0,5-1,0% dari harga pompa per 1% kekurangan efisiensi. Untuk pompa sentrifugal untuk pabrik kimia aplikasi, meminta efisiensi kabel-ke-air termasuk kerugian motor dan transmisi untuk proyeksi biaya pengoperasian yang akurat.

Referensi

• Institut Perminyakan Amerika. (2010). Standar API 610: Pompa Sentrifugal untuk Industri Minyak Bumi, Petrokimia dan Gas Alam (Edisi ke-11). Washington, DC: Layanan Penerbitan API.
• Perkumpulan Insinyur Mekanik Amerika. (2012). ASME B73.1-2012: Spesifikasi Pompa Sentrifugal Hisap Ujung Horisontal untuk Proses Kimia . New York: ASME.
• Perkumpulan Insinyur Mekanik Amerika. (2019). ASME Bagian IX: Kualifikasi Pengelasan, Pematrian, dan Sekering . New York: ASME.
• Komite Standardisasi Eropa. (2012). EN ISO 9906:2012: Pompa rotodinamik - Uji penerimaan kinerja hidraulik - Kelas 1, 2, dan 3 . Brussel: CEN.
• Institut Hidraulik. (2014). ANSI/HI 9.6.3-2012: Pompa Rotodinamik (Sentrifugal dan Vertikal) — Pedoman Wilayah Pengoperasian yang Diizinkan . Parsippany, NJ: Institut Hidraulik.
• Organisasi Internasional untuk Standardisasi. (2016). ISO 10816-7:2009: Getaran mekanis — Evaluasi getaran mesin dengan pengukuran pada komponen yang tidak berputar — Bagian 7: Pompa rotodinamik untuk aplikasi industri . Jenewa: ISO.
• Karassik, IJ, Messina, JP, Cooper, P., & Heald, CC (2008). Buku Pegangan Pompa (edisi ke-4). New York: McGraw-Hill.
• Lobanoff, VS, & Ross, RR (1992). Pompa Sentrifugal: Desain dan Aplikasi (edisi ke-2). Boston: Butterworth-Heinemann.
• Stepanoff, AJ (1957). Pompa Aliran Sentrifugal dan Aksial: Teori, Desain, dan Aplikasi (edisi ke-2). New York: John Wiley & Putra.
