1. Desain inovatif dari magnetic coupler

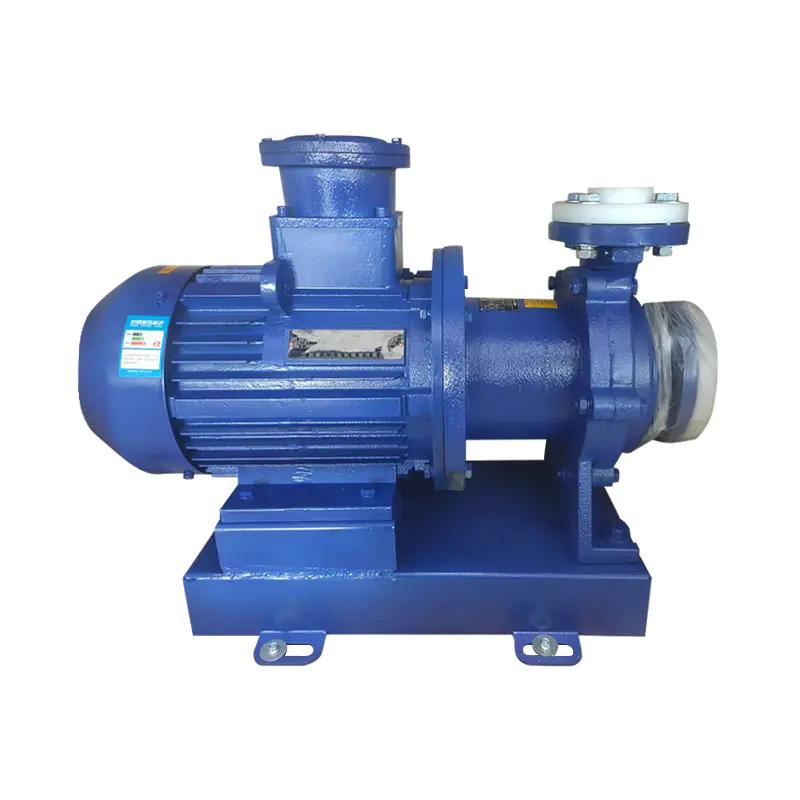

Soupler magnetik adalah komponen inti dari Pompa magnetik biasa CQB . Ini menyadari transmisi daya antara motor dan badan pompa dan mempertahankan isolasi lengkap di antara keduanya. Desain ini menghindari masalah kebocoran yang disebabkan oleh gesekan, keausan atau penuaan di segel poros pompa tradisional, sehingga meningkatkan keamanan dan keandalan pompa.
Coupler magnetik biasanya terdiri dari dua rotor magnetik dalam dan luar. Rotor magnetik bagian dalam terhubung ke poros motor, dan rotor magnetik luar terhubung ke poros pompa. Ketika motor mulai, medan magnet yang dihasilkan oleh rotasi rotor magnet dalam ditransmisikan ke rotor magnetik luar melalui celah udara, sehingga mendorong poros pompa untuk berputar. Desain ini tidak hanya menghilangkan risiko kebocoran di segel poros, tetapi juga mengurangi panas dan keausan yang disebabkan oleh gesekan, memperpanjang masa pakai peralatan.
Untuk lebih meningkatkan kinerja magnetic coupler, desainer biasanya menggunakan bahan magnetik permanen berkinerja tinggi, seperti boron besi neodymium. Bahan -bahan ini memiliki gaya magnet yang kuat dan ketahanan suhu tinggi, yang dapat memastikan stabilitas dan reliabilitas transmisi magnetik. Kesenjangan udara dari kopling magnetik juga perlu dikontrol secara tepat untuk memastikan bahwa efisiensi transmisi gaya magnet dimaksimalkan.
2. Keuntungan dari desain tanpa seal shaft
Fitur utama lain dari pompa magnetik CQB adalah desain tanpa seal shaft. Pompa tradisional biasanya membutuhkan segel di segel poros untuk mencegah kebocoran cairan. Segel poros seringkali merupakan sumber utama kebocoran pompa, yang tidak hanya mempengaruhi kinerja pompa, tetapi juga dapat mencemari lingkungan.
Desain tanpa segel poros mencapai isolasi lengkap antara motor dan badan pompa melalui kopling magnetik, sehingga menghilangkan risiko kebocoran pada segel poros. Desain ini tidak hanya meningkatkan keamanan dan keandalan pompa, tetapi juga menyederhanakan proses pemeliharaan peralatan. Karena tidak perlu mengganti segel poros secara teratur, biaya perawatan dan waktu peralatan berkurang.
3. Desain yang dioptimalkan dari komponen flow-through
Komponen flow-through adalah komponen dalam pompa magnetik CQB yang secara langsung menghubungi media, termasuk bodi pompa, impeller dan baling-baling panduan. Desain komponen ini sangat penting untuk kinerja dan keandalan pompa.
Dalam desain badan pompa, struktur yang ramping biasanya digunakan untuk mengurangi ketahanan cairan dan meningkatkan kepala dan efisiensi pompa. Bahan badan pompa juga perlu dipilih sesuai dengan sifat -sifat media untuk memastikan ketahanan korosi dan ketahanan aus.
Impeller adalah salah satu komponen inti pompa, dan desainnya secara langsung mempengaruhi kepala pompa, laju aliran dan efisiensi. Untuk mengoptimalkan kinerja impeller, desainer biasanya menggunakan perangkat lunak dinamika fluida canggih untuk analisis simulasi untuk menentukan bentuk impeller optimal dan jumlah blade. Bahan impeller juga perlu dipilih sesuai dengan korosivitas media untuk memastikan operasi stabil jangka panjangnya.
Vane panduan digunakan untuk memandu cairan dari outlet impeller ke outlet pompa, mengurangi pusaran dan turbulensi cairan, dan meningkatkan efisiensi dan stabilitas pompa. Desain baling -baling panduan juga perlu mempertimbangkan sifat dan persyaratan aliran media untuk memastikan efek pengalihan yang optimal.
4. Desain Langkah -langkah Perlindungan Keselamatan
Untuk memastikan pengoperasian pompa magnetik CQB yang aman, perancang juga perlu mempertimbangkan serangkaian langkah -langkah perlindungan keselamatan dalam struktur.
Sensor suhu dan sensor tekanan biasanya diperlukan pada badan pompa untuk memantau suhu dan tekanan tubuh pompa secara real time. Ketika suhu atau tekanan melebihi nilai yang ditetapkan, sensor akan mengirim sinyal alarm dan secara otomatis dimatikan untuk mencegah kerusakan peralatan atau kecelakaan keselamatan.
Untuk mencegah kopling magnetik rusak karena kelebihan beban, perancang juga perlu mengatur perangkat perlindungan kelebihan beban pada motor. Ketika beban motor melebihi nilai pengenalnya, perangkat perlindungan kelebihan beban akan secara otomatis memotong catu daya untuk melindungi kopling magnetik dan motor dari kerusakan.
Untuk memastikan keamanan operator, perangkat pelindung yang diperlukan dan tanda -tanda peringatan juga diperlukan pada badan pompa. Katup dan filter ditetapkan di inlet dan outlet pompa untuk mencegah kotoran dalam medium merusak pompa; Tanda peringatan ditetapkan pada badan pompa untuk mengingatkan operator untuk memperhatikan masalah keamanan dan spesifikasi operasi.
